Çok Odalı CFD, Tarayıcıda
Odaları çiz, sınıf ve ACH ata, üfleme-emiş desenini gerçek zamanlı parçacık akışıyla değerlendir.
SELVI HVAC · Çoklu Oda Temiz Oda Tasarımı
İlaç ve GMP temiz oda tesisleri için çok odalı HVAC tasarımını tek akışta çözer: ısıl yükler, hava değişimi, basınç kaskadı, kapı sızıntı ağı, AHU psikrometrisi ve desikant kolu aynı hesap kimliğiyle üretilir — girdiden imzalı teslim paketine kadar.
Temiz Oda Hesapları Yazılımı, ilaç ve GMP temiz oda tesisleri için çok odalı HVAC tasarımını uçtan uca çözen bir mühendislik motorudur. Isıl yükler, hava değişim oranları (ACH), basınç kaskadı, kapı sızıntı ağı, klima santrali (AHU) psikrometrisi ve buharlı rejenerasyonlu desikant kolu birbirinden köpük tablolarda değil, tek bir hesap kimliği altında birlikte çözülür. Böylece bir odanın sınıfı, hacmi ya da basıncı değiştiğinde; komşu kapı debileri, kaşkad yönü ve santral yükü otomatik ve tutarlı biçimde güncellenir.
Yazılımın temelinde kısayol değil fizik vardır. Odalar arası her kapı bir orifis olarak modellenir; kapı boşluğundan sızan hava debisi, açıklık alanına ve iki oda arasındaki basınç farkına bağlı olarak hesaplanır. Basınç kaskadı, partikül toparlanma süresi ve dış kapının atmosfere açılan sıfır basınç yolu aynı ağ içinde birlikte tutulur. Hava değişimi ve temizlik sınıfı hedefleri ISO 14644 ve EU GMP Annex 1'e; klima santrali psikrometrisi ASHRAE Fundamentals'a dayanır. Donör (makyaj) havası tam devre korunumuyla çözülür — kütle dengesi sentetik düzeltmelerle zorlanmaz. Mevcut bir santral varsa, saha verisiyle kapasite, rejim ve iklim açısından yeniden değerlendirme (RERATE) kıyası yapılır; eksik veri açıkça "doğrulanamadı" olarak işaretlenir. Tüm bu hesaplar, sonucu etkileyen her varsayımı açıkça göstererek yapılır.
Sonuçta üretilen her belge aynı dondurulmuş hesap snapshot'ını ve SHA-256 kimliğini taşır: CAS Excel çalışma kitabı (hesap föyleri, cihaz listesi, basınç kaskadı, Genel PID, standartlar), PDF hesap ve psikrometrik rapor, saha onay/test formları, otomasyon Excel paketi ve borulama P&ID. Yazılım, üretici seçimi ve saha kanıtı olmadan asla "sipariş serbestisi" vermez — eksikler ve model sınırları çıktı üzerinde açıkça raporlanır. Bu sayede tasarım, ihaleden devreye almaya kadar izlenebilir ve savunulabilir kalır.

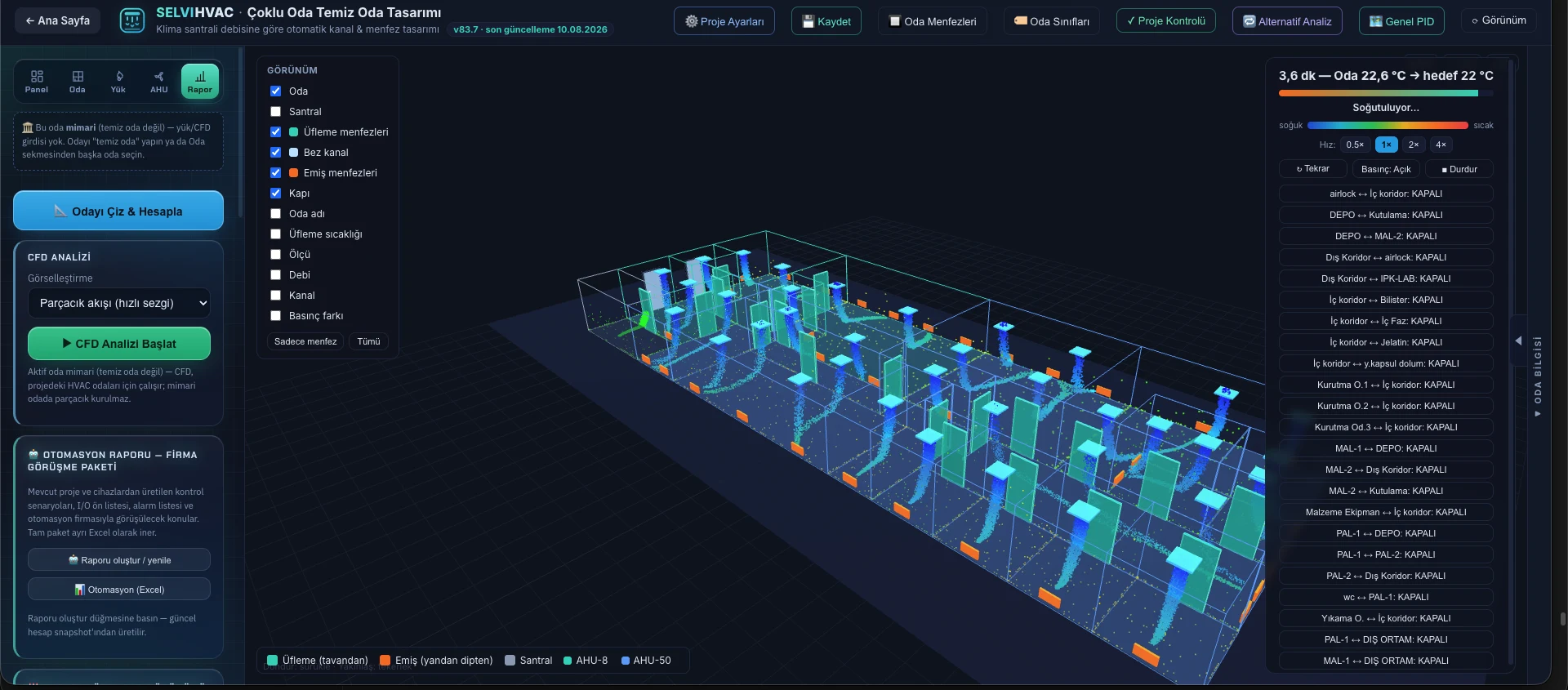

Odaları çiz, sınıf ve ACH ata, üfleme-emiş desenini gerçek zamanlı parçacık akışıyla değerlendir.

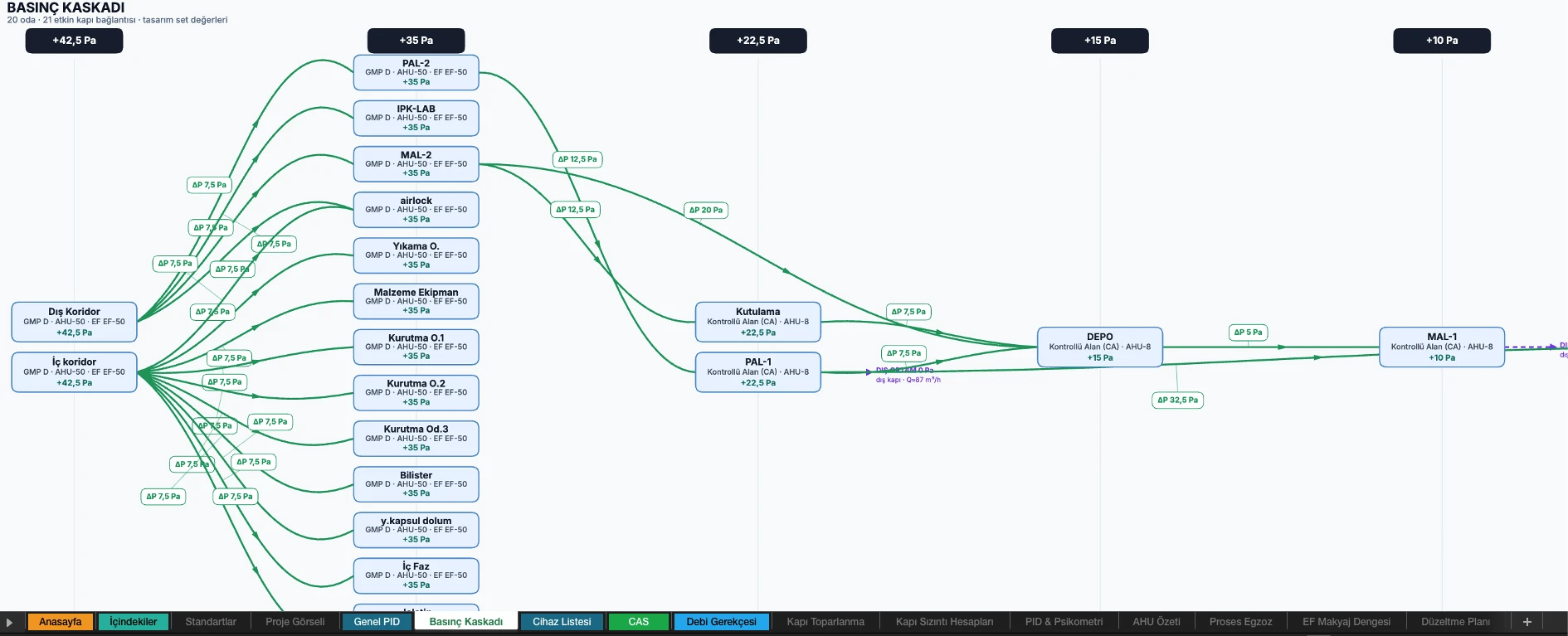

Gerçek bir projeden: 20 oda · 21 etkin kapı bağlantısı. Temiz oda daima kirliden yüksek basınçta — her kapıda ΔP ve akış yönü doğrulanır (GMP ihlal kontrolü).
Nasıl çözülür: Her kapı bir orifis olarak modellenir; sızıntı debisi açıklık alanına ve iki oda arasındaki basınç farkına bağlı olarak bulunur. Kaşkad, toparlanma süresi ve dış kapının sıfır basınç yolu aynı ağda tutulur — bir odanın basıncı değişince komşu basınç farkları ve santral debisi eşzamanlı güncellenir. Temiz oda daima kirliden yüksek basınçta olacak şekilde yön kontrolü yapılır; ihlal varsa uyarı üretilir.

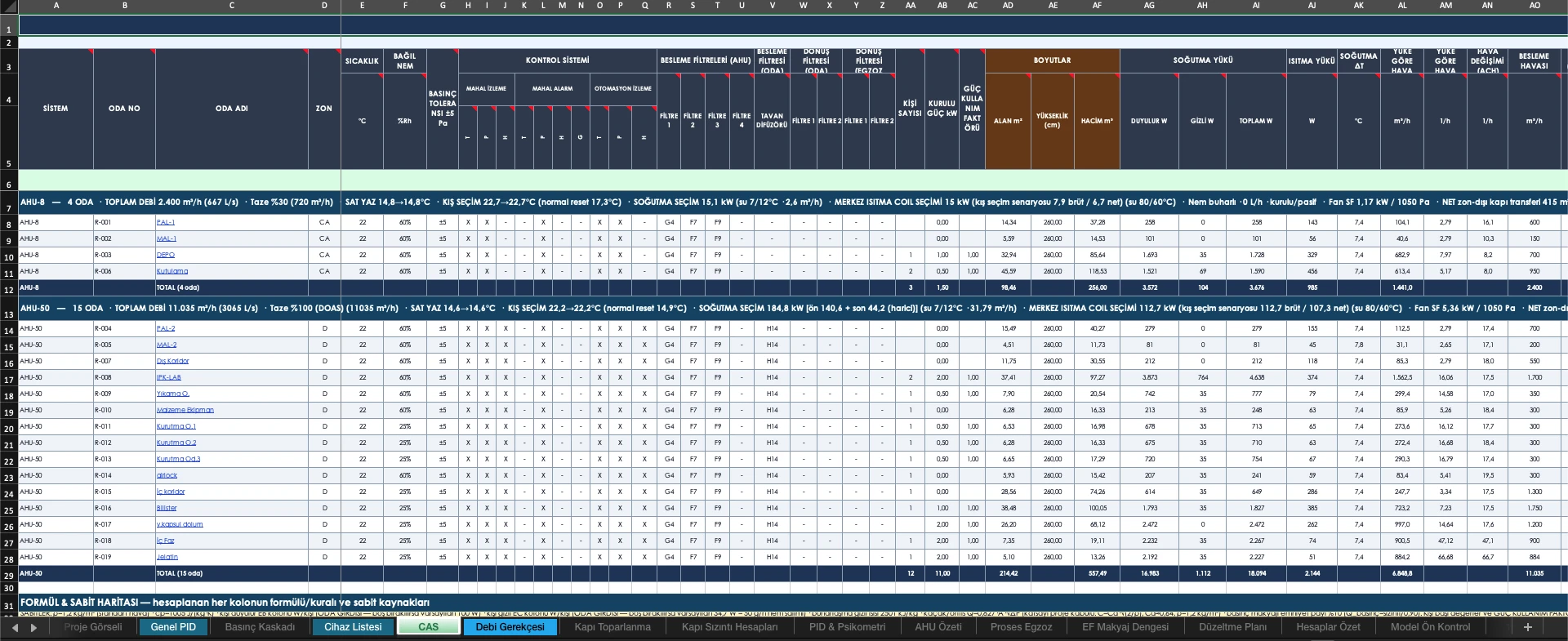

Her oda için sınıf, sıcaklık/nem, filtre kademeleri, boyutlar, yük ve ACH — AHU bazında toplam debilerle.
Sonuçları etkileyen her varsayımı açıkça göstererek çalışır. Yazılımın çözdüğü büyüklükler, sade bir dille:
Her kapının ne kadar hava sızdıracağını, kapı boşluğuna ve iki oda arasındaki basınç farkına göre bulur; tüm odaların basınç kademelerini tek bir ağ olarak çözer.
Odaya verilen havanın, oda hacmini saatte kaç kez yenilediğini hesaplar; temizlik sınıfına göre hedefi tutturur.
Havayı istenen sıcaklık ve neme getirmek için gereken soğutma ve ısıtma gücünü; ısı yükü ile nem yükünü ayrı ayrı bulur.
Karışım, soğutma, ısıtma ve yeniden ısıtma adımlarını; nem alma (desikant) ve nemlendirme ihtiyacını yaz/kış ayrı ayrı çözer.
Soğutma ve ısıtma bataryalarının gerektirdiği su miktarını, seçilen sıcaklık rejimine göre bulur.
Filtre kademeleri ve kanal dirençlerini karşılamak için fanın harcayacağı gücü, kirli filtre durumu dahil hesaplar.
Geri kazanım cihazının taze havayı ne oranda ön koşulladığını değerlendirir; enerji kazancını gösterir.
Bir kirlilik olayından sonra havanın hedef temizliğe ne kadar sürede döneceğini kestirir (GMP Annex 1 toparlanma testi).
Besleme, egzoz ve sızıntıyı dengeler; donör/makyaj ve transfer havasını tutarlı biçimde dağıtır, net kaçağı dış kapıya yönlendirir.
Mahalleri planda çiz; ölçü, hacim ve kapı komşulukları otomatik çıkar.
ISO 14644 / GMP hedefi ata; ısıl yük ve taze hava hesaplanır.
Serpantin, reheat, ısı geri kazanım ve desikant kolu çözülür.
Kapı sızıntı ağı ve ΔP yönleri GMP ihlal kontrolüyle doğrulanır.
Parçacık akışıyla ölü bölge ve kısa devre 3B'de değerlendirilir.
CAS Excel, PID ve raporlar aynı kimlikle üretilir — imzaya hazır.
Hesap motorundan teslim paketine, yazılımın kapsadığı her şey — dört başlık altında.
Erişim ve lisans için uygulamaya gidin ya da demo isteyin.
